SAAP搭載

　やっとSAAP*1を車載で運用。

1. 構成
   　TH-F7 == SAAP == SkyLink(古いロジテックのNetworkConverter) == WiMAX(WM3500R)*2
   　
2. 部品入手
   １）ケース

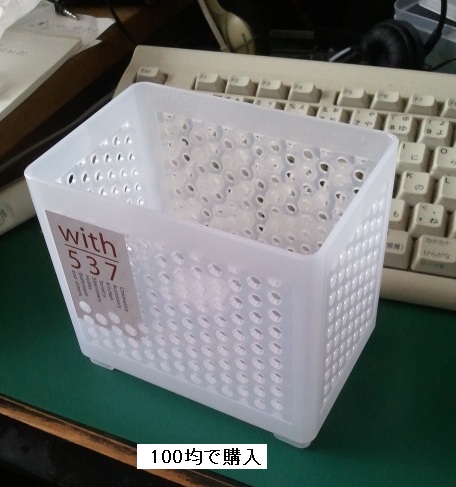

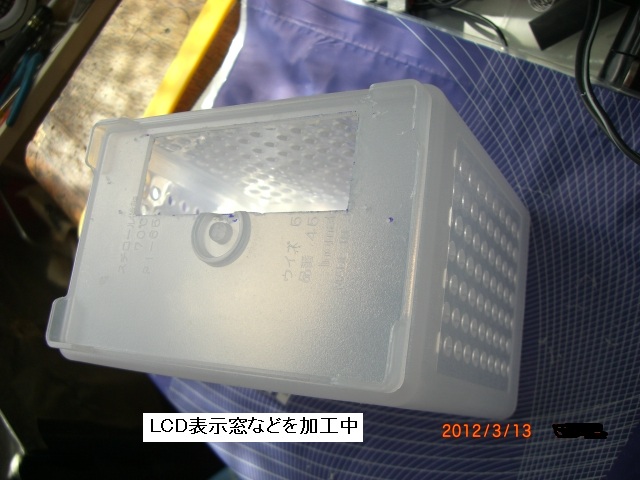

   　　100円均一でいつもの穴あきケースを購入して、加工。
   　　　　　　　
   ２）ケーブル類
   　　USBケーブル、LANケーブルはAmazon.comで最短の長さのものを調達。
   　　両サイドが６ピンDin（オス）の中継ケーブルは千石で購入。
   　　TH-F7のDATAケーブルやSkyLinkへの電源ケーブルは自作。
   ３）振動対策

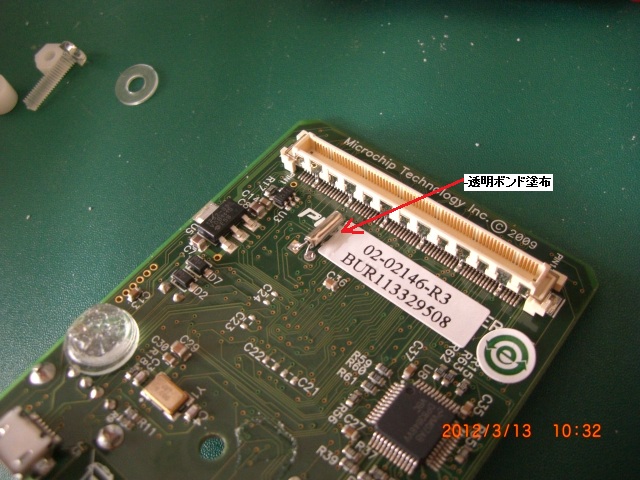

   　　SAAPのPIC32MXのクリスタルは細長く、それに細い二本足でハンダしたままでは、
   　　車の振動で破損する可能性があるので、ボンドにより耐振性を強化。
   　　　　
   　　また、PIC32MXとM/B間は（M/B基板の穴位置を少し修正し）3mmビスでカプラを入れて締めておく。
   　

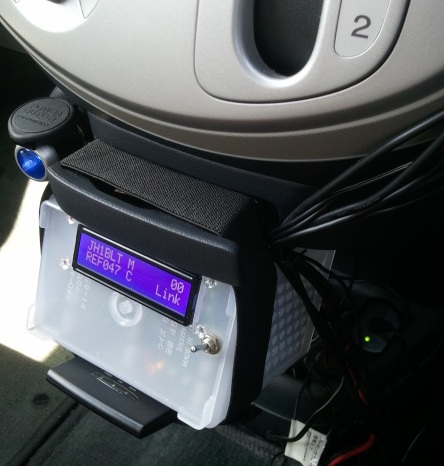

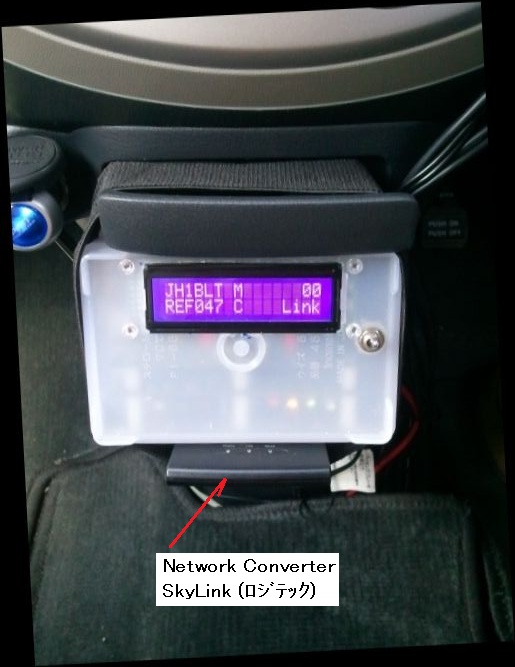

3. 車に搭載
   　　　　　　　　　
   　
4. SkyLinkの設定
   　以下、マニュアルより要約
   １）WiMAXの電源ＯＮ。回線の接続はあってもなくてもＯＫ。
   ２）resetボタン長押し（約10秒）して、念のため工場出荷状態にする。
   ３）PCとLANケーブルで接続して、PC側を192.168.1.10...固定IPにセット。
   ４）SkylinkのモードSWをConverterにして、PCのブラザで192.168.1.200を開く。
   ５）基本設定の検索で、WiMAXのSSIDを確認し選択する。
   　　# スマホのTetheringでAdoHoc仕様の場合は、選択後、AdoHocを選択しておく。
   ６）WiMAXで設定したWEPキーを入力して設定→保存して終了。
   ７）ＰＣのNIC設定をDHCPにして、PC起動。IP取得できれば、SkyLinkはWiMAXに対応した
   　　設定を保存できたことになる。

• おおおおぉぉー、素晴らしい！。私も早くケースに入れてMobile運用しなくては・・・ -- JP1LMJ　青木? 2012-03-14 (Wed) 17:28:36
• ネジどめの場合、PIC32MXのゴム足は無いほうが良いみたいですヨ -- JH1NZJ 椎名? 2012-03-14 (Wed) 19:07:11
